Mikä on alennusvaihdelaatikko ja miten se toimii?

Nykyaikaisissa teollisuusjärjestelmissä tehokas voimansiirto on perusedellytys. Koneiden on muutettava moottorin raakateho käyttökelpoiseksi voimaksi, mukautettava nopeus tiettyihin tehtäviin ja säilytettävä vakaus vaihtelevissa kuormissa. Yksi kriittisimmistä tämän muutoksen mahdollistavista komponenteista on alennusvaihteisto . Vaikka se on usein piilotettu mekaanisten kokoonpanojen sisään, alennusvaihteistolla on ratkaiseva rooli suorituskyvyn, kestävyyden ja energiatehokkuuden kannalta monissa sovelluksissa.

Alennusvaihdelaatikon ymmärtäminen

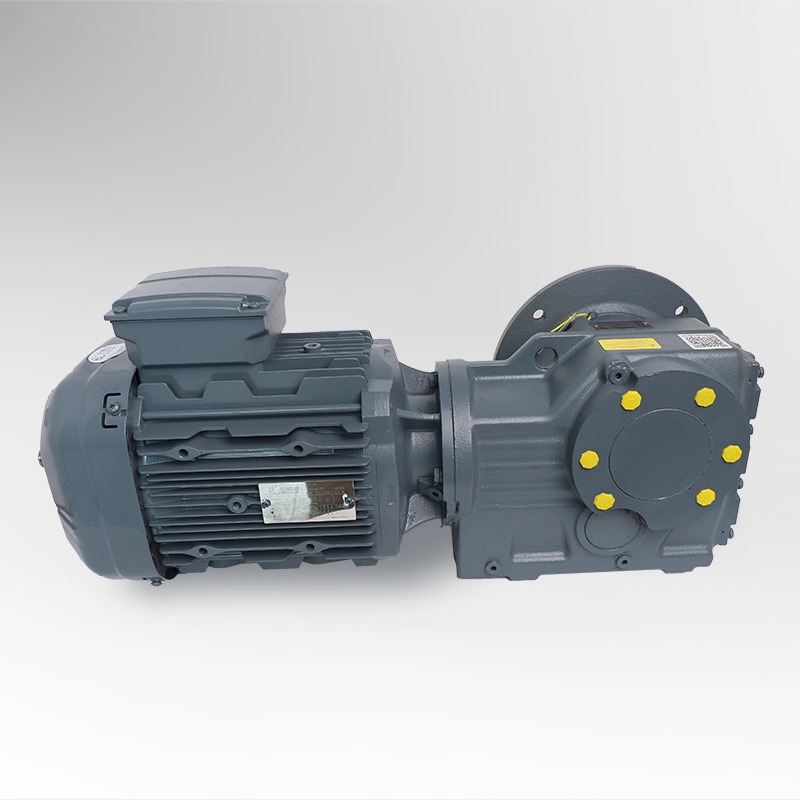

Alennusvaihteisto on mekaaninen laite, joka on suunniteltu vähentämään tulon pyörimisnopeutta ja lisäämään samalla suhteellisesti ulostulomomenttia. Se asennetaan tyypillisesti virtalähteen, kuten sähkömoottorin, ja käytettävän koneen, kuten kuljettimen, sekoittimen tai toimilaitteen, väliin.

Moottorit on yleensä optimoitu toimimaan suhteellisen suurilla nopeuksilla pienemmällä vääntömomentilla. Monet teolliset prosessit vaativat kuitenkin hitaampaa liikettä yhdistettynä suurempaan voimaan. Alennusvaihteisto kattaa tämän aukon muuttamalla moottorin lähtöominaisuuksia muuttamatta itse moottoria.

Käytännössä alennusvaihteisto mahdollistaa koneille:

• Aja kontrolloiduilla nopeuksilla
• Anna riittävä vääntömomentti raskaiden kuormien käsittelyyn
• Paranna liikkeen tarkkuutta ja vakautta
• Pidennä liitettyjen komponenttien käyttöikää

Näiden toimintojen ansiosta alennusvaihteisto ei ole pelkkä lisävaruste, vaan mekaanisen suunnittelun ydinelementti.

Toimintaperiaate

Pohjimmiltaan alennusvaihteisto toimii erikokoisten ja hammaslukuisten vaihteiden vuorovaikutuksessa. Kun pienempi vaihde käyttää suurempaa vaihdetta, pyörimisnopeus laskee samalla kun vääntömomentti kasvaa.

Nopeuden ja vääntömomentin suhdetta säätelee välityssuhde. Esimerkiksi 10:1 alennusvaihteisto tarkoittaa, että jokaista kymmentä tuloakselin kierrosta kohden lähtöakseli tekee yhden kierroksen. Tämän seurauksena ulostulomomentti moninkertaistuu, mikä vastaa mekaanisen tehokkuuden menetyksiä.

Työprosessi voidaan tiivistää seuraavasti:

1. Tuloakseli saa nopean pyörimisen moottorilta.
2. Sisäiset vaihteet kytkevät päälle ja välittävät liikettä yhden tai useamman vaiheen kautta.
3. Jokainen vaihe muuttaa nopeutta ja vääntömomenttia välityssuhteensa mukaan.
4. Ulostuloakseli tuottaa pienemmän nopeuden ja suuremman vääntömomentin käytettävään kuormaan.

Tämä näennäisesti yksinkertainen periaate mahdollistaa mekaanisen liikkeen tarkan ohjauksen, mikä on välttämätöntä teollisuusautomaatiossa ja raskaassa käytössä olevissa laitteissa.

Alennusvaihdelaatikon tärkeimmät osat

Vaikka mallit vaihtelevat, useimmissa alennusvaihteistokokoonpanoissa on useita peruskomponentteja. Näiden osien ymmärtäminen auttaa selventämään, kuinka järjestelmä toimii kokonaisuutena.

Jokainen komponentti on suunniteltava toimimaan harmoniassa. Huono kohdistus, riittämätön voitelu tai huonolaatuiset materiaalit voivat vaarantaa vaihteiston suorituskyvyn ja lyhentää käyttöikää.

Alennusvaihdelaatikoiden yleiset tyypit

Alennusvaihteiston mallit vaihtelevat vaihdejärjestelyn, kuormitusvaatimusten ja asennusrajoitusten mukaan. Sopivan tyypin valinta riippuu sovelluskohtaisista tarpeista.

Spur Gear Reduction Vaihdelaatikko

Hammaspyörästöissä käytetään suoraan leikattuja hammaspyöriä, jotka on asennettu samansuuntaisille akseleille. Ne ovat rakenteeltaan yksinkertaisia ​​ja tarjoavat korkean hyötysuhteen kohtalaisessa kuormituksessa. Ne voivat kuitenkin tuottaa enemmän melua suuremmilla nopeuksilla.

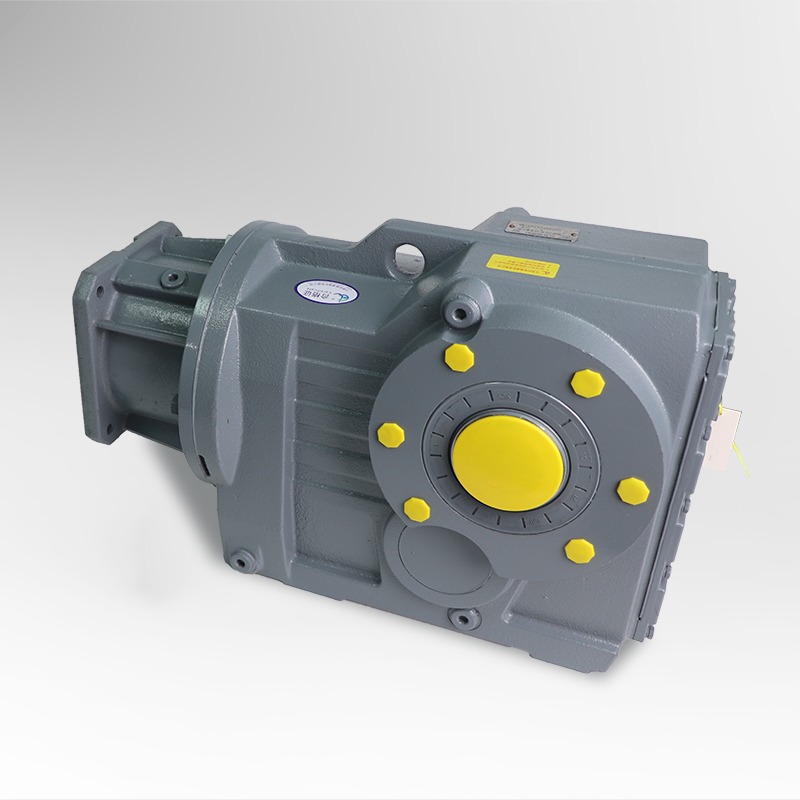

Helical Gear Reduction Vaihdelaatikko

Kierrevaihteissa on kulmassa olevat hampaat, jotka kytkeytyvät asteittain, mikä johtaa pehmeämpään toimintaan ja vähentää melua. Tämän tyyppinen alennusvaihteisto sopii hyvin jatkuvaan käyttöön, joka vaatii vakaata suorituskykyä.

Planetary Reduction Vaihdelaatikko

Planeettajärjestelmät koostuvat keskusaurinkovaihteesta, planeettavaihteista ja rengasvaihteesta. Ne tarjoavat suuren vääntömomenttitiheyden ja kompaktin koon, mikä tekee niistä ihanteellisia kohteisiin, joissa tilaa on rajoitetusti ja tarkkuus vaaditaan.

Kierukkavaihteen alennusvaihdelaatikko

Kierukkavaihteistomalleissa käytetään ruuvimaista syöttöpyörää pyörän käyttämiseen. Ne tarjoavat korkeat alennussuhteet yhdessä vaiheessa ja voivat tarjota itselukittuvia ominaisuuksia, vaikka hyötysuhde on tyypillisesti alhaisempi.

Jokainen alennusvaihteistotyyppi vastaa tiettyihin mekaanisiin haasteisiin, mikä vahvistaa oikean valinnan merkitystä.

Miksi alennusvaihteet ovat välttämättömiä teollisuudessa

Alennusvaihteiston merkitys ulottuu nopeuden säätöä pidemmälle. Se vaikuttaa suoraan toimintavarmuuteen, energiatehokkuuteen ja järjestelmän pitkäikäisyyteen.

Vääntömomentin vahvistus

Vääntömomenttia lisäämällä alennusvaihteisto mahdollistaa pienempien moottoreiden suorittamisen tehtävissä, jotka muuten vaatisivat suurempia, vähemmän tehokkaita voimanlähteitä.

Liikeohjaus

Ohjattu lähtönopeus parantaa tarkkuutta automatisoiduissa prosesseissa, erityisesti järjestelmissä, jotka sisältävät indeksointia, nostoa tai synkronoitua liikettä.

Kuorman suojaus

Vaihteisto vaimentaa iskukuormitusta ja vähentää moottoreiden ja käytettyjen komponenttien rasitusta, mikä auttaa estämään ennenaikaisia vikoja.

Energian optimointi

Moottoreiden käyttäminen optimaalisella nopeusalueella parantaa yleistä energiatehokkuutta ja vähentää lämmöntuotantoa.

Nämä edut selittävät, miksi alennusvaihteistotekniikka on syvälle upotettu moderniin mekaaniseen suunnitteluun.

Materiaalit ja valmistusnäkökohdat

Alennusvaihteiston suorituskyky on kiinteästi sidoksissa sen valmistuksessa käytettyihin materiaaleihin ja valmistusprosessien tarkkuuteen.

Hammaspyörät valmistetaan yleisesti seosteräksistä, joille tehdään lämpökäsittely kovuuden ja väsymiskestävyyden parantamiseksi. Kotelon materiaalit voivat vaihdella valuraudasta jäykkyyttä varten alumiiniseoksiin painon vähentämiseksi.

Tarkkuustyöstö varmistaa oikean vaihteiston ja kuorman jakautumisen. Pienetkin poikkeamat hampaiden geometriassa tai akselin kohdistuksessa voivat lisätä melua, tärinää ja kulumista.

Pintakäsittely- ja voitelukanavat ovat yhtä tärkeitä, sillä ne vaikuttavat kitkaan, lämpökäyttäytymiseen ja pitkäaikaiseen luotettavuuteen.

Asennus- ja kohdistustekijät

Oikea asennus on ratkaisevan tärkeää sen varmistamiseksi, että alennusvaihteisto toimii tarkoitetulla tavalla. Moottorin, vaihteiston ja käytettävän laitteiston väliset kohdistusvirheet voivat aiheuttaa ei-toivottuja voimia, jotka nopeuttavat kulumista.

Keskeisiä asennusnäkökohtia ovat:

• Tarkka akselin kohdistus
• Varma asennus tärinän estämiseksi
• Oikeat voitelutasot ennen käynnistystä
• Kuormitusolosuhteiden todentaminen suunnittelurajojen mukaan

Näihin tekijöihin kiinnittäminen vähentää seisokkeja ja huoltokustannuksia ja pidentää huoltovälejä.

Huolto ja käyttöikä

Vaikka alennusvaihteisto on suunniteltu kestämään, se ei ole huoltovapaa. Säännöllinen tarkastus ja hoito ovat välttämättömiä suorituskyvyn ylläpitämiseksi.

Tyypillisiä huoltotoimenpiteitä ovat:

• Voiteluaineen kunnon ja vaihtovälien valvonta
• Tarkastetaan tiivisteet vuotojen varalta
• Kuuntelee epänormaalia melua tai tärinää
• Käyttölämpötilan tarkistus

Hyvin huollettu alennusvaihteisto voi toimia luotettavasti useiden vuosien ajan vaativissakin olosuhteissa.

Johtopäätös

Alennusvaihde on perusmekaaninen komponentti, joka muuttaa moottorin tehon käyttökelpoiseksi liikkeeksi teollisuusjärjestelmissä. Pienentämällä nopeutta ja lisäämällä vääntömomenttia se antaa koneille mahdollisuuden suorittaa vaativia tehtäviä tarkasti, tehokkaasti ja luotettavasti. Alennusvaihteiston toiminnan, saatavilla olevien tyyppien ja sen suorituskykyyn vaikuttavien tekijöiden ymmärtäminen antaa insinööreille ja päättäjille mahdollisuuden tehdä tietoisia valintoja.

FAQ

1. Mikä on alennusvaihteiston päätarkoitus?
Alennusvaihteiston päätarkoitus on vähentää pyörimisnopeutta voimanlähteestä ja samalla lisätä vääntömomenttia ajetun kuorman vaatimusten mukaisesti.

2. Miten alennusvaihteisto lisää vääntömomenttia?
Vääntömomentti kasvaa nopeuden pienentyessä vaihteen kytkemisen myötä. Välityssuhde määrittää, kuinka paljon nopeutta vähennetään ja kuinka paljon vääntömomenttia vahvistetaan.

3. Mitä tekijöitä tulee ottaa huomioon alennusvaihteistoa valittaessa?
Keskeisiä tekijöitä ovat vaadittu vääntömomentti, haluttu lähtönopeus, kuormitusominaisuudet, asennustila, käyttöympäristö ja odotettu käyttöjakso.

4. Kuinka kauan alennusvaihteisto tyypillisesti kestää?
Oikealla valinnalla, asennuksella ja huollolla alennusvaihteisto voi toimia luotettavasti useiden vuosien ajan myös jatkuvassa teollisuuskäytössä.

5. Onko voitelu tärkeää alennusvaihteiston suorituskyvyn kannalta?
Kyllä, voitelu on välttämätöntä. Se vähentää kitkaa, minimoi kulumisen, haihduttaa lämpöä ja pidentää merkittävästi vaihteiston käyttöikää.
