K-sarjan jalkaan asennettava onttoakselinen kierre kartiohammaspyörän supistus: täydellinen teollisuusopas

I. Johdanto: Mikä on K-sarjan jalkaan kiinnitettävä onttoakselinen spiraalikartiohammaspyörän alennuslaite?

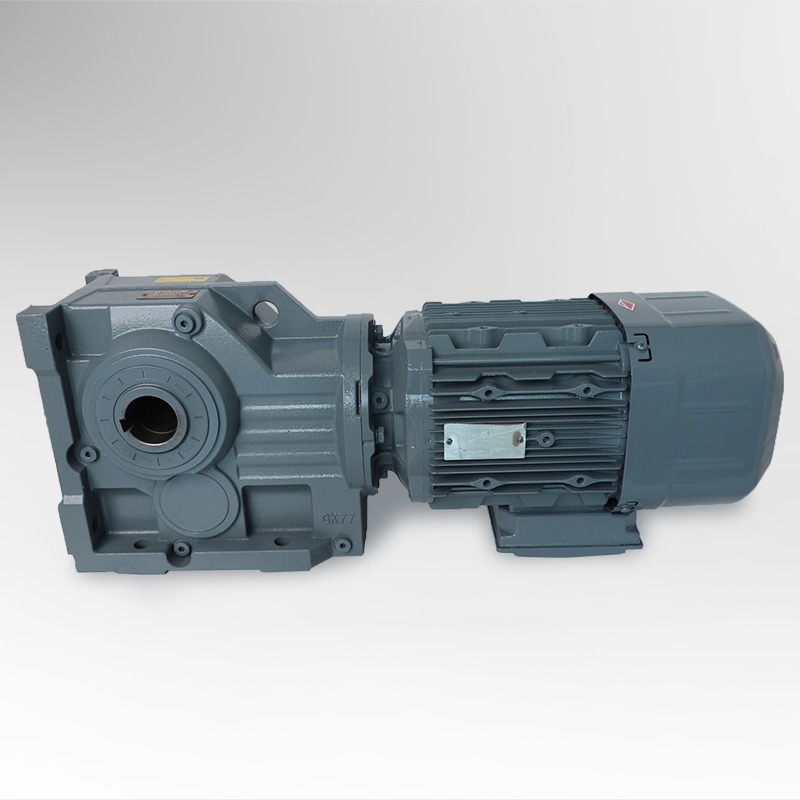

A K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus on teollinen voimansiirtolaite, joka on suunniteltu muuttamaan mootttaiin nopeus tehokkaasti ohjatuksi vääntömomentiksi. Siinä yhdistyvät edut kierre kartiohammaspyörät , jalkaan kiinnitettävä asennus , ja a onton akselin rakenne luoda kompakti, luotettava ja suorituskykyinen mekaaninen ratkaisu voimansiirtojärjestelmiin.

Tämä vaihteiston ytimenä toimii käyttämällä a kierre kartiohammaspyöräpari pyörimissuunnan vaihtamiseen – tyypillisesti 90 astetta – säilyttäen samalla tasaisen ja hiljaisen liikkeen. The spiraalimainen viistesuunnittelu varmistaa erinomaisen kuorman jakautumisen hammaspyörien hampaiden välillä vähentäen tärinää ja melua perinteisiin suoraleikkausvaihteisiin verrattuna. Tämä tekee supistimesta erittäin sopivan jatkuvaan käyttöön, jossa vakaus ja tehokkuus ovat tärkeitä.

The jalkaan kiinnitettävä kokoonpano mahdollistaa pienentimen kiinnittämisen tukevalle alustalle tai koneen runkoon, mikä varmistaa tarkan kohdistuksen ja minimaalisen tärinän käytön aikana. Tämä ominaisuus yksinkertaistaa myös asennusta ja huoltoa, joten se on suositeltava valinta kuljetinjärjestelmissä, materiaalinkäsittelyssä ja automaatiokoneissa.

Toinen keskeinen ominaisuus on onton akselin ulostulorakenne , joka mahdollistaa ohjattujen komponenttien, kuten akselien tai kytkimien, suoran asennuksen. Tämä ei ainoastaan ​​säästä asennustilaa, vaan myös vähentää mekaanista monimutkaisuutta, koska lisäliittimiä ei tarvita. Tuloksena on kompaktimpi järjestelmä, jolla on parempi energiatehokkuus ja mekaaninen luotettavuus.

Yhteenvetona, K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus on nykyaikaisen koneenrakennuksen olennainen osa, joka tarjoaa tasapainon tehon, tarkkuuden ja kestävyyden välillä. Sen älykäs kartiovaihteiston ja tilaa säästävän rakenteen yhdistelmä tekee siitä kulmakiven teollisuudenaloilla, jotka vaativat tasaista vääntömomentin siirtoa ja pitkäaikaista toiminnan vakautta.

II. Rakennesuunnittelu ja toimintaperiaate

1. Ydinrakenneosat

2. Toimintaperiaate

• Syöttövaihe – Moottori välittää pyörimisvoimaa supistimeen tuloakselin tai laippaliitännän kautta.
• Kartiovaihteen vuorovaikutus – Syöttöakseli kytkeytyy a:n kanssa kierre kartiohammaspyöräpari , joka muuttaa liikkeen suuntaa, tyypillisesti suorassa kulmassa.
• Vääntömomentin vahvistus – Syöttö- ja ulostulovaihteiden halkaisijoiden välinen suhde määrittää alennussuhteen ja muuntaa nopean tulon hitaiksi ja suureksi vääntömomentiksi.
• Lähtö onton akselin kautta – Lopullinen vääntömomentti toimitetaan suoraan käytettävään laitteeseen ontto akseli , mikä varmistaa tarkan vääntömomentin siirron ja yksinkertaistetun kytkennän.

3. Spiraalikartiovaihteistojärjestelmän suunnitteluedut

The kierre kartiohammaspyörän käyttömekanismi mahdollistaa hampaiden asteittaisen kiinnittymisen, mikä johtaa:

• Pienemmät tärinä- ja melutasot
• Korkeampi vääntömomenttiheys
• Tasaisempi liikkeen siirto
• Parannettu kestävyys

4. Vertaileva analyysi: K-sarja vs. perinteiset rinnakkaisakselin supistimet

5. Tekninen yhteenveto

The K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus integroi tehokkaan vaihteiston vahvaan tukijärjestelmään, mikä varmistaa molemmat vääntömomentin luotettavuus ja mekaaninen tarkkuus . Sen jalkaan asennettu rakenne tarjoaa rakenteellista vakautta, kun taas onttoakselin konfiguraatio mahdollistaa suoran, joustavan kytkennän käytettävään laitteistoon – kaikki tilaa säästävässä ja vähän huoltoa vaativassa paketissa.

III. K-sarjan vaihteiston edut teollisissa sovelluksissa

1. Korkea lähetystehokkuus ja tehotiheys

Yksi määritellyistä ominaisuuksista K-sarjan kierre kartiovaihteiston vähennysventtiili on sen poikkeuksellinen voimansiirtotehokkuus. Tarkkuustyöstön ansiosta kierre kartiohammaspyörät , laite voi saavuttaa tehokkuusluokituksen 96 % - 98 % , huomattavasti korkeampi kuin perinteisissä kierre- tai lieriövaihteistoissa.

2. Kompakti rakenne ja tilan optimointi

The suorakulmainen konfiguraatio -lta K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus mahdollistaa sen lähettämisen tehon 90 asteessa, mikä mahdollistaa kompaktimpia koneen asetteluja . Koska tulos toimitetaan a ontto akseli , supistus voidaan liittää suoraan käytettävään akseliin ilman lisäkytkimiä, mikä yksinkertaistaa mekaanista suunnittelua, lyhentää asennusaikaa ja minimoi vikakohdat.

3. Vahva kuormituskyky ja pitkä käyttöikä

The K-sarjan kierre kartiohammaspyörän käyttömekanismi käyttää karkaistua seosterästä hammaspyöriä, jotka on hiottu erittäin tarkasti. Yhdistettynä jalkaan kiinnitettävä pohja ja optimized laakerijärjestely , se kestää suuria säteittäisiä ja aksiaalisia kuormia vakaasti, mikä takaa pitkän käyttöiän ja tasaisen suorituskyvyn myös raskaissa olosuhteissa.

4. Alhainen melu ja sujuva toiminta

The kierre kartiohammaspyörän muotoilu mahdollistaa asteittaisen hampaiden kiinnittymisen vähentäen dramaattisesti melua ja tärinää. Tämä tekee K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus sopii meluherkkiin ympäristöihin, kuten automatisoituihin kokoonpanolinjoihin, lääkekoneisiin ja robottijärjestelmiin.

5. Helppo asennus ja huolto

• Jalkaan kiinnitettävä rakenne yksinkertaistaa asennusta ja kohdistusta.
• Onttoakselin ulostulo mahdollistaa suoran asennuksen ilman muiden komponenttien purkamista.
• Tiivistetty kotelo suojaa sisäosia ja estää voiteluaineen vuotamisen.

6. Monipuolisuus teollisissa sovelluksissa

7. Kustannustehokkuus ja elinkaariarvo

Huolimatta hieman suuremmasta alkuinvestoinnista, K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus tarjoaa pienemmän energiankulutuksen, alhaisemmat ylläpitokustannukset ja pidemmän käyttöiän, mikä takaa erinomaiset kokonaiskustannukset (TCO).

8. Yhteenveto tärkeimmistä eduista

IV. Vertailu muihin vaihteistotyyppeihin

1. Vertailu rakennesuunnittelun ja vaihdetyypin mukaan

2. Tehokkuuden ja suorituskyvyn vertailu

3. Asennuksen joustavuus ja tilankäyttö

4. Kestävyyden ja huollon vertailu

V. Tekniset parametrit ja valintaopas

1. Yleiset tekniset tiedot

2. Mittakuvaus kehyksen koon mukaan

3. Välityssuhteen ja lähtönopeuden laskenta

Lähtönopeus voidaan laskea seuraavasti:

Lähtönopeus (rpm) = moottorin nopeus (rpm) ÷ siirtosuhde (i)

Esimerkiksi moottorilla 1500 rpm ja alennussuhteella 50:1:

Lähtönopeus = 1500 ÷ 50 = 30 rpm

4. Valintakriteerit ja tekniset näkökohdat

5. Valinnaiset määritykset ja mukautukset

• Tulotyypit: moottorin laippa, kiinteä tuloakseli tai kytkinsovitin
• Asennusvaihtoehdot: vaaka-, pysty-, seinä- tai laippaasennus
• Lähtömallit: ontto akseli kutistelevyllä, kiilattu umpiakseli tai uritettu liitäntä
• Jäähdytysjärjestelmät: öljykierto tai ulkoinen jäähdytys suurelle kuormitukselle/nopeudelle
• Tiivistysvaihtoehdot: vahvistetut tiivisteet pölyiseen tai märään ympäristöön
• Pintakäsittely: korroosionkestävä pinnoite meri- tai elintarvikekäyttöön

6. Esimerkki valintatapauksesta

Sovellus: Kuljetinjärjestelmä pakkauslinjalle

Moottorin teho: 4 kW

Vaadittu lähtönopeus: 30 rpm

Toimintatila: Jatkuva, 16 tuntia/päivä

Laskettu vaadittu suhde = 1500 ÷ 30 = 50:1

Ihanteellinen valinta: K67 or K77 sarja 50:1-suhteella riittävän vääntömomentin ja pitkän aikavälin vakauden takaamiseksi.

VI. Huoltovinkkejä ja suorituskyvyn optimointi

1. Ennaltaehkäisevän huollon merkitys

Säännöllinen ennakkohuolto varmistaa jatkuvan toiminnan, vähentää korjauskustannuksia ja pidentää käyttöikää.

2. Suositeltu huoltoaikataulu

3. Voitelun hallinta

• Käytä korkealaatuista synteettistä öljyä (ISO VG 150-320)
• Tarkista öljytaso tarkastuslasin keskikohdasta
• Pystyasennukset voivat vaatia hieman enemmän öljyä
• Vaihda kulunut tai saastunut öljy
• Alhaiset lämpötilat: käytä öljyjä, joissa on jäätymisenestoaineita
• Suuri nopeus/suuri kuormitus: harkitse öljyn kiertoa tai ulkoista jäähdytystä

4. Lämpötilan ja tärinän hallinta

5. Kohdistus ja asennuksen eheys

• Varmista tasainen, jäykkä alusta, jossa ei ole tärinää
• Kohdista moottori ja syöttöakselit tarkasti
• Varmista, että onton akselin sovitus on kunnolla kiinni
• Pyöritä vähennysventtiiliä manuaalisesti ennen virran kytkemistä

6. Suorituskyvyn optimointitekniikat

• Optimoi vaihteiston kuorman jakautuminen
• Säilytä riittävä ilmavirta ja jäähdytys
• Vähennä tyhjäkäyntiaikaa
• Käytä öljyanalyysiä kulumisen varhaiseen havaitsemiseen
• Suorita määräajoin kohinaanalyysi pisteen havaitsemiseksi

7. Yleisten ongelmien vianmääritys

VII. Johtopäätös: Miksi K-sarjan vaihteisto on luotettava valinta

1. Tehon, tarkkuuden ja tehokkuuden yhdistäminen

The K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus tarjoaa korkean hyötysuhteen (96–98 %), tasaisen vääntömomentin siirron ja hiljaisen toiminnan, mikä tekee siitä ihanteellisen automaatioon, kuljettimiin ja teollisuuskoneisiin.

2. Pitkäaikainen kestävyys ja pienemmät huoltokustannukset

• Vaihteet karkaistua seosterästä
• Optimoitu laakerijärjestely
• Vahvistettu tiivistysjärjestelmä
• Modulaarinen kotelorakenne helpottaa huoltoa

3. Laaja teollinen sopeutumiskyky

4. Tekniset edut yhdellä silmäyksellä

5. Ympäristötehokas voimansiirto

Korkea hyötysuhde vähentää hukattua energiaa, minimoi lämmöntuotantoa ja vähentää voiteluaineiden kulutusta, mikä tukee kestävää kehitystä teollisessa toiminnassa.

6. Tulevaisuuden näkymät

K-sarjan tulevien iteraatioiden odotetaan tarjoavan korkeampaa vääntömomenttitiheyttä, alhaisempaa melua ja integroituja digitaalisia valvontaantureita ennakoivaa huoltoa varten.

7. Viimeiset ajatukset

The K-sarjan jalkaan kiinnitettävä onttoakselinen kierre kartiohammaspyörän alennus on edelleen teknisesti edistyksellinen, energiatehokas ja kustannustehokas ratkaisu, joka on johdonmukainen tehoa, tarkkuutta ja luotettavuutta eri toimialoilla.

FAQ

1. Mikä on K-sarjan jalka-asennettavan onttoakselisen spiraalikartiohammaspyörästön etu?

Ensisijainen etu on sen yhdistelmä korkea hyötysuhde, kompakti suorakulmainen rakenne ja onton akselin ulostulo , joka mahdollistaa tasaisen vääntömomentin siirron, alhaisen melutason ja tilaa säästävän asennuksen.

2. Kuinka valitsen sovellukselleni oikean K-sarjan jalkaan asennetun onttoakselisen spiraalikartiohammaspyörästön?

Valinnan tulee perustua tekijöihin, kuten vaadittu vääntömomentti, välityssuhde, syöttöteho, asennussuunta ja käyttöympäristö . Oikea kohdistus, kuormituslaskenta ja voitelun hallinta ovat olennaisia ​​optimaalisen suorituskyvyn kannalta.

3. Mitä huoltoa suositellaan K-sarjan supistimen käyttöiän pidentämiseksi?

Säännöllinen ennaltaehkäisevä huolto sisältää:

• Tarkastus ja vaihto voiteluainetta
• Tarkastus tiivisteet, laakerit ja kiinnikkeet
• Valvonta lämpötila, melu ja tärinä
• Asianmukaisuuden varmistaminen kohdistus ja kuorman jakautuminen
